innovación
1

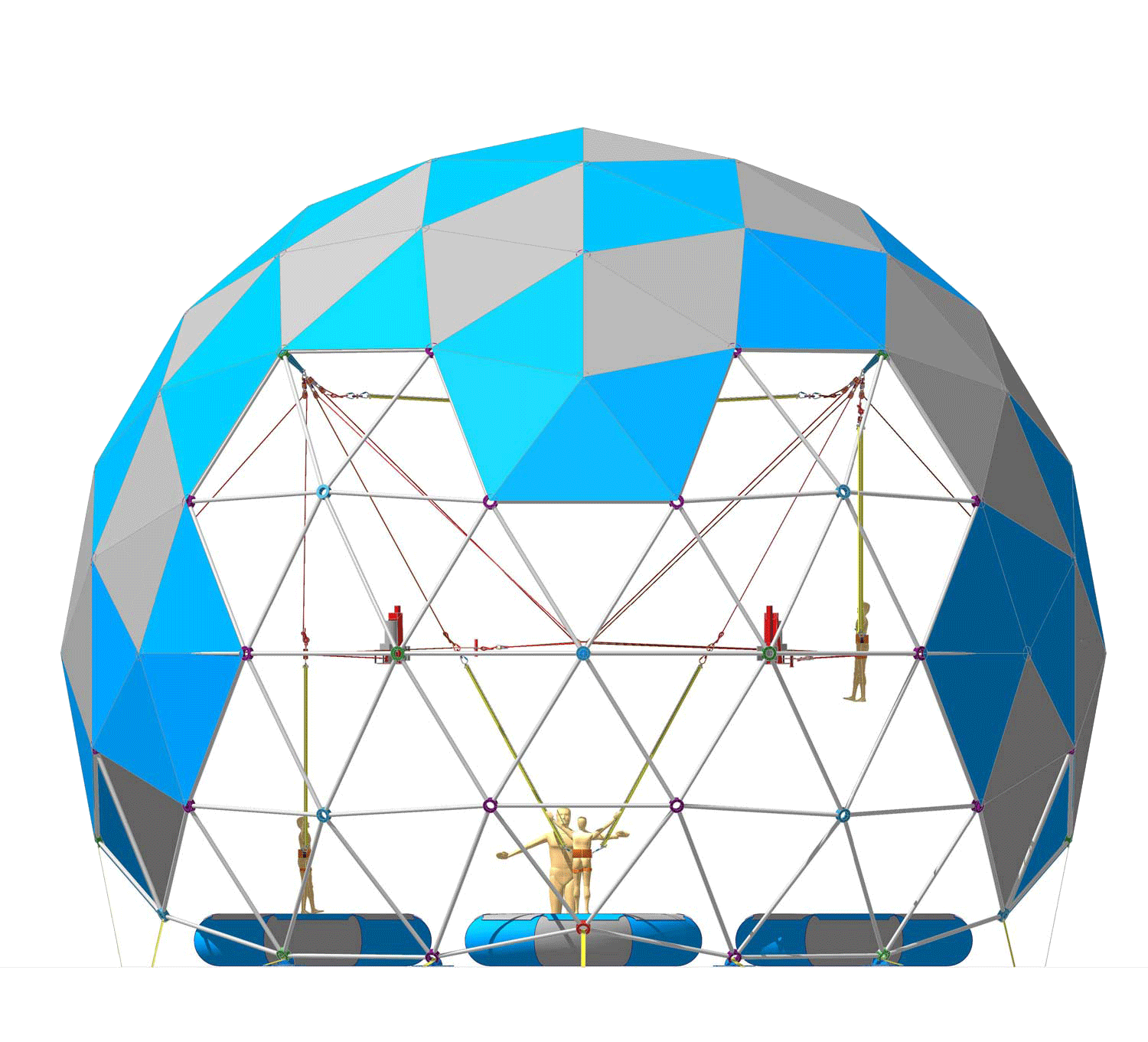

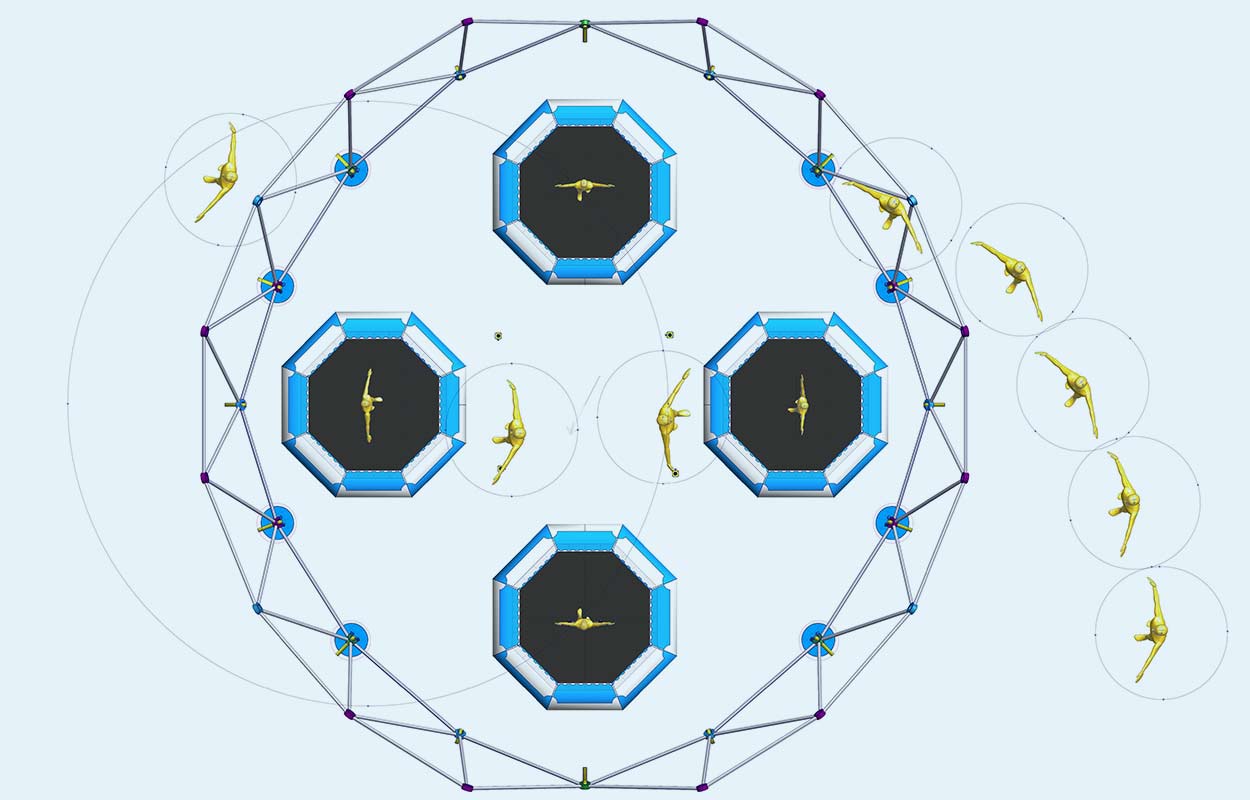

para producir el primer ambiente protegido para bungy trampolín, el diseño del bungydome ha venido a reemplazar la estructura central tradicional del 4 en 1, con una estructura geodésica que actúa como un esqueleto exterior.

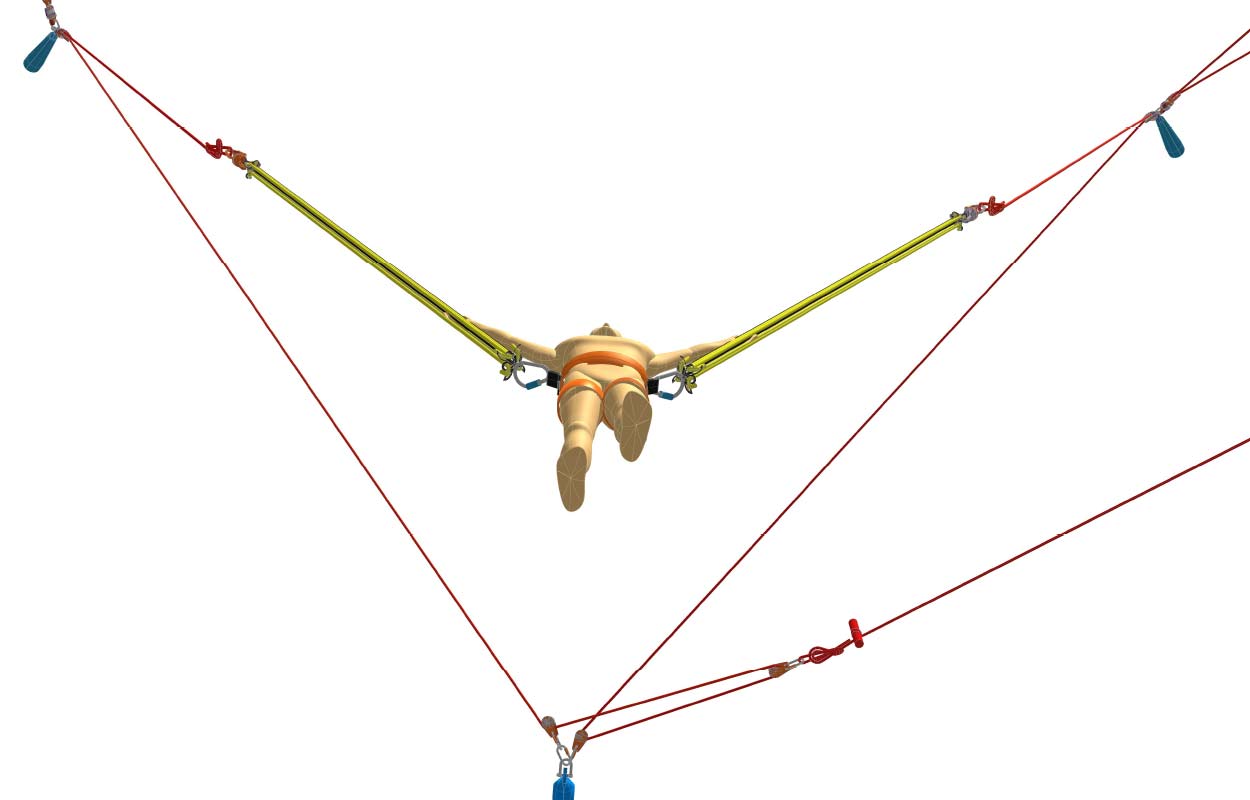

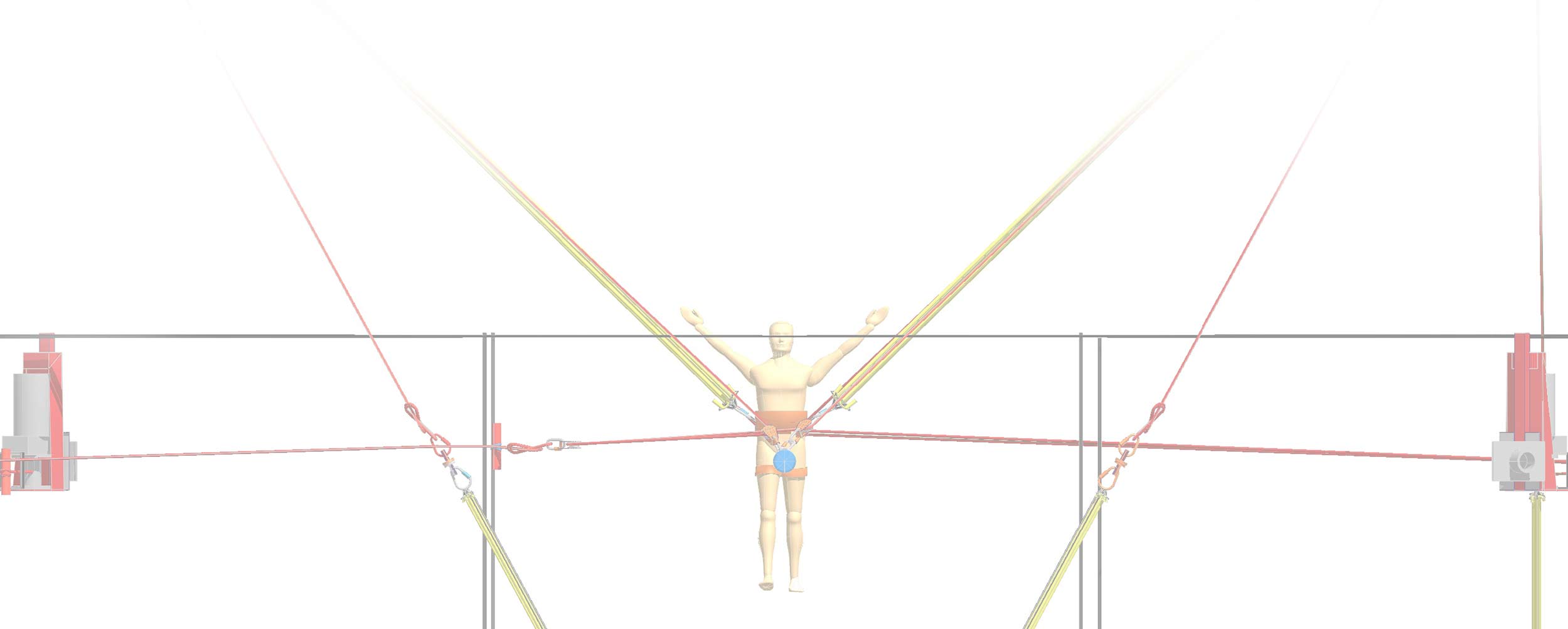

esta estructura geodésica distribuye las cargas dinámicas del viento (saqué producido) por la membrana protectora, y al mismo tiempo provee de un marco para suspender los sistemas de elásticos.
el bungydome emerge como un ambiente protegido auto estructurado, que acomoda perfectamente las acrobacias asistidas por elásticos.
componentes
2
la estructura geodésica rígida esta ensamblada por un sistema original de componentes de la mas alta calidad, fabricado por procesos robóticos en aluminio aliado 6061 con tratamiento térmico T6, lo que produce una estructura de máxima eficiencia que pesa solo 850kg.

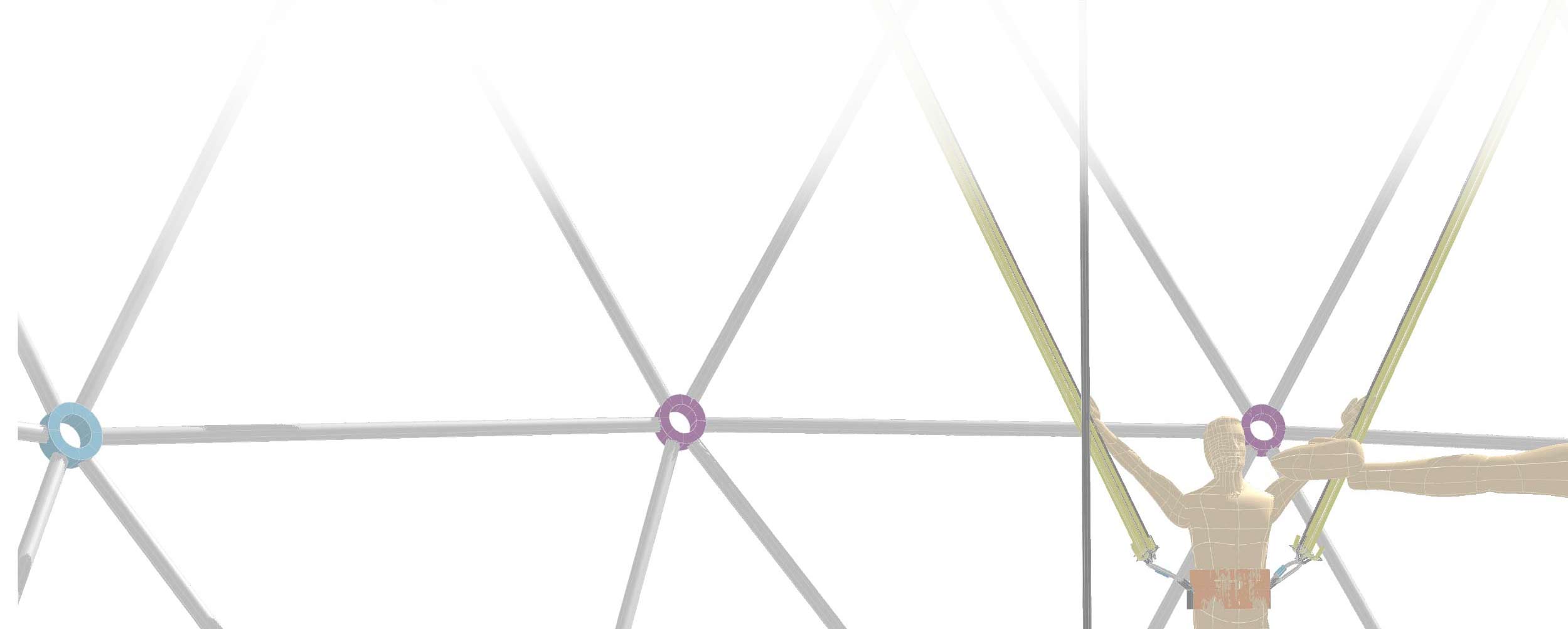

esta compuesto de 284 tubos de aluminio organizados en 5 familias diferentes, según largo. los extremos de los tubos, están reforzados por conectores que vienen codificados por color, conectándose de forma rígida con los hubs.
todos los componentes están anodizados y codificados por color, generando un puzle que provoca curiosidad en el público.
piel
3

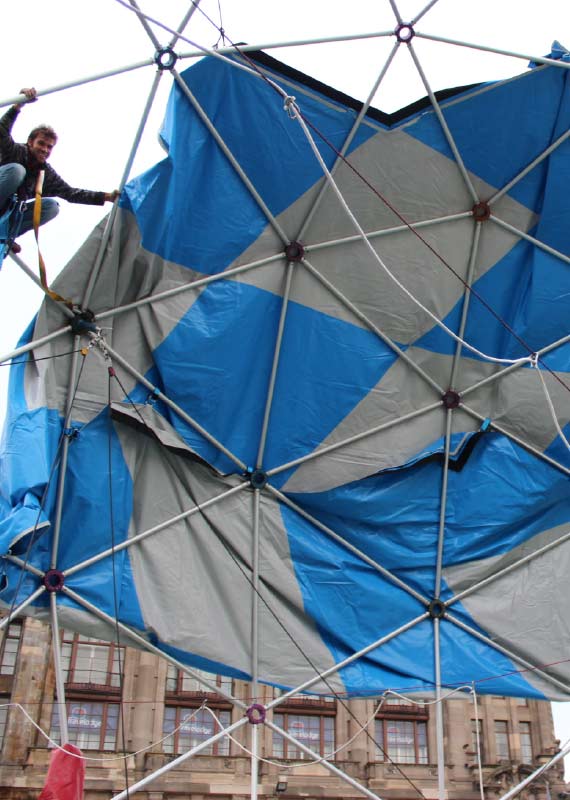

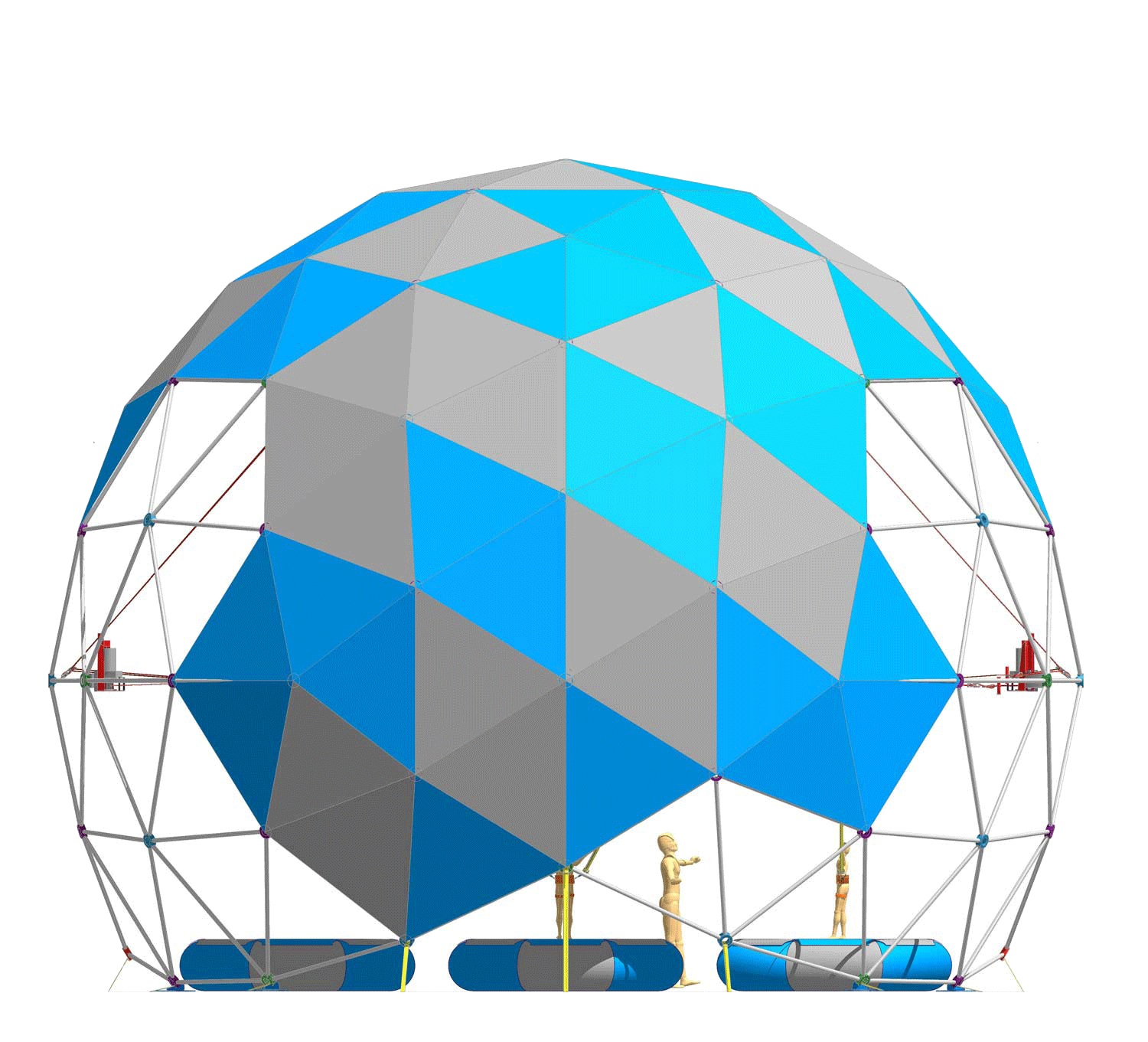

la piel de 220m2 esta confeccionada en tres paneles de una membrana altamente resistente, fabricada de malla poliéster laminada en pvc, con superficie lacada y certificación ignífuga.

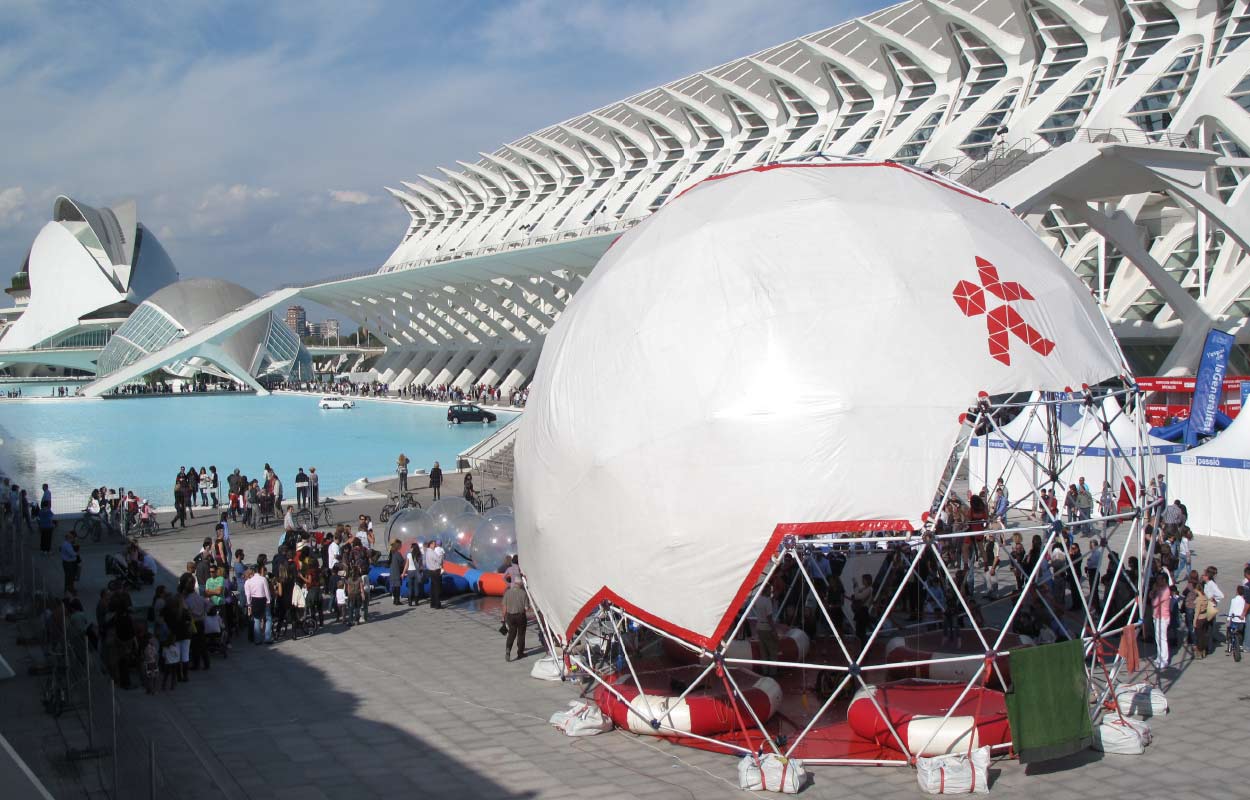

la membrana protege a los participantes de la lluvia y el sol, generando un gran interior luminoso en el día, y en la noche se puede iluminar para producir una lámpara urbana a gran escala.

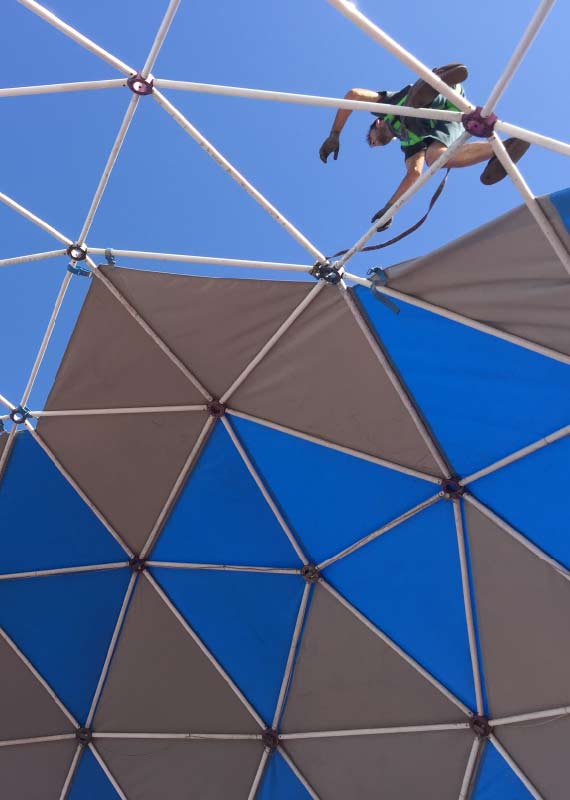

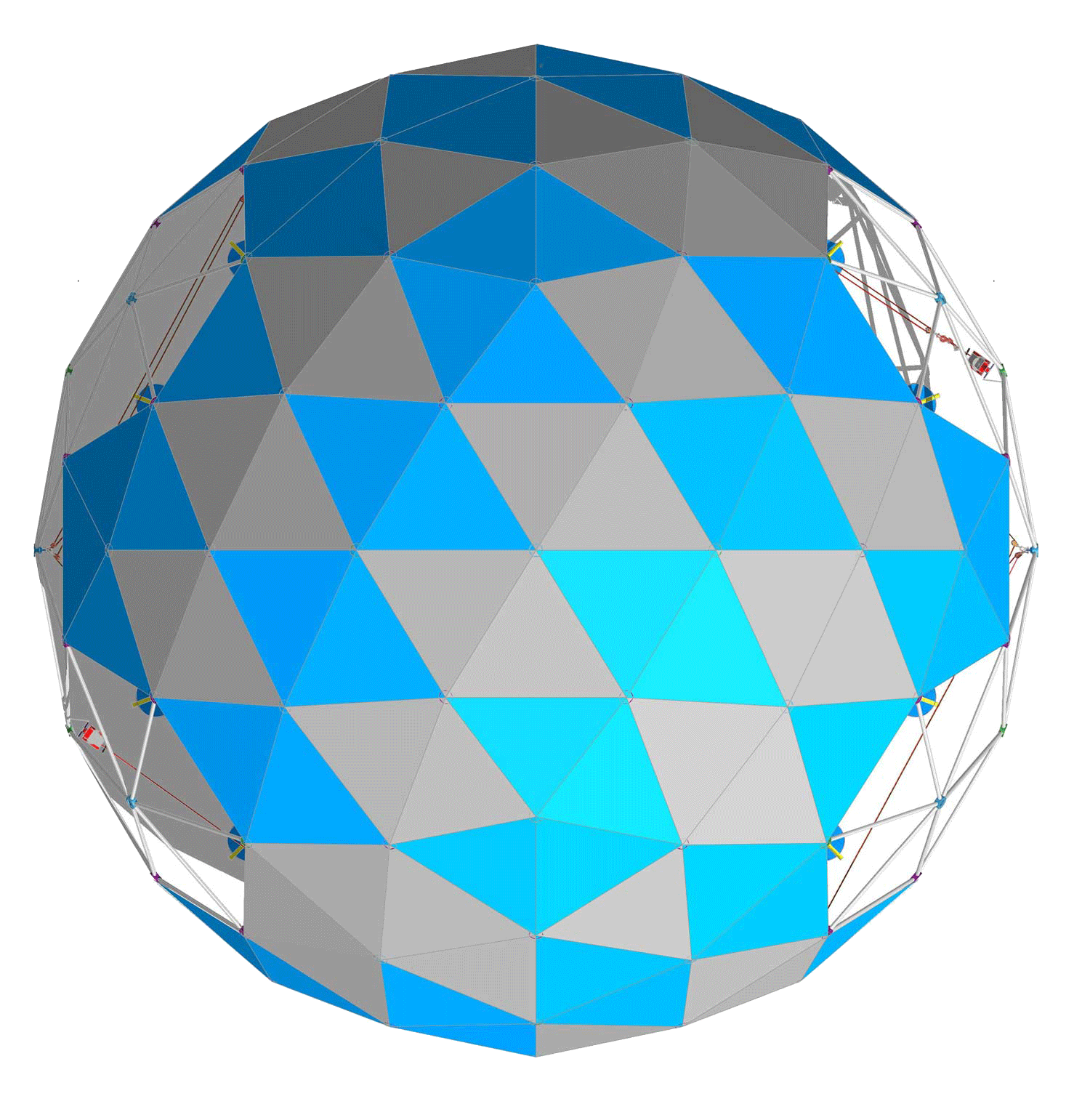

el patrón romboidal de la membrana geodésica es exclusivo del bungydome y sirve para romper su escala, generando una apariencia que recuerda al Patrón Argyll de prendas de punto escocesas, o el traje tradicional de arlequín del joker medieval.
el bungydome tiene una serie de diseños de membrana, diferenciando la estructura y adaptándola a contextos específicos.
instalación
4

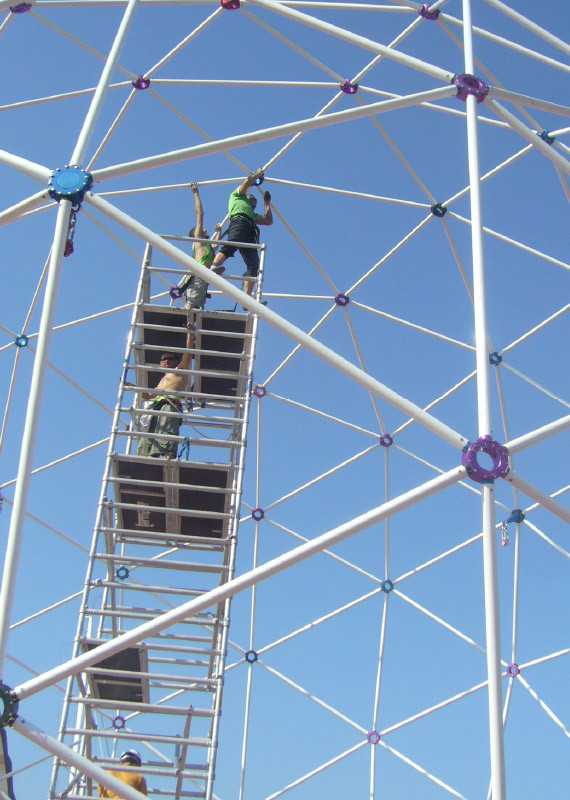

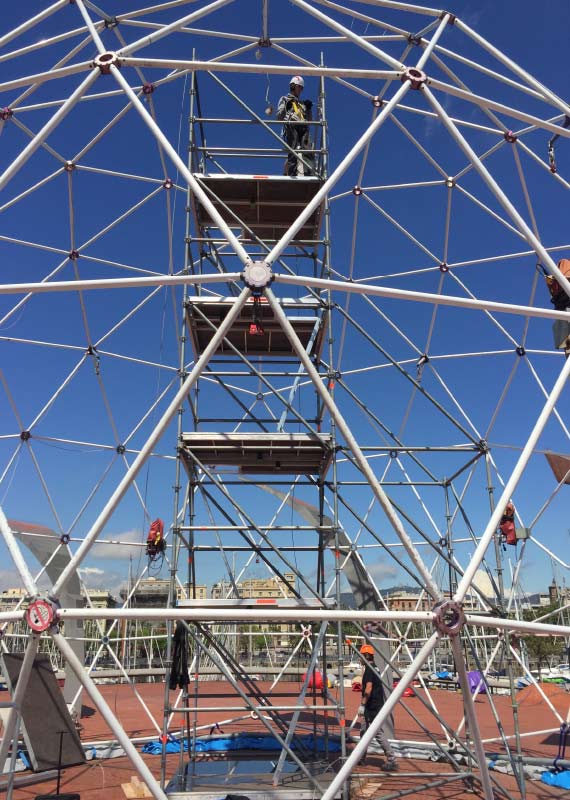

el bungydome ha sido diseñado como una estructura geodésica con uniones rígidas, lo que permite que sea armado izándolo progresivamente con un brazo hidráulico o por una torre de andamios central, mientras el personal opera a nivel del suelo ensamblando todos los tubos y nodos.
la geometría geodésica esta codificado por color según componente, lo que permite un ensamblaje muy rápido sin necesidad de hacer referencia al mapa.
esta operación, segura y eficiente, tiene una duración máxima de 4 horas, y requiere una huella mínima de 12 x 12 m en cuanto a servicios, el bungydome, y en cuanto a servicios, el bungydome solo requiere una alimentación eléctrica de 16 amperes.
anclaje
5
debido a su liviandad, el domo debe ser anclado para evitar ser volcado por fuertes vientos.
la esfera geodésica esta seccionada donde se encuentra con el suelo, generando una serie de 8 pies.
pueden estar apernados a losas de concreto o fijados con sistemas de anclas de aleta a la tierra, transmitiendo todo la fuerza del viento al suelo.
en suelos que no permiten perforación, existe un sistema de lastre que consta de un anillo de compresión y bolsas de lastre con 5000kg de arena.
dimensiones
6
diámetro del domo
12m
altura
10m
diámetro suelo
10m
área suelo
78m2
peso estructura
850kg
certificación
7

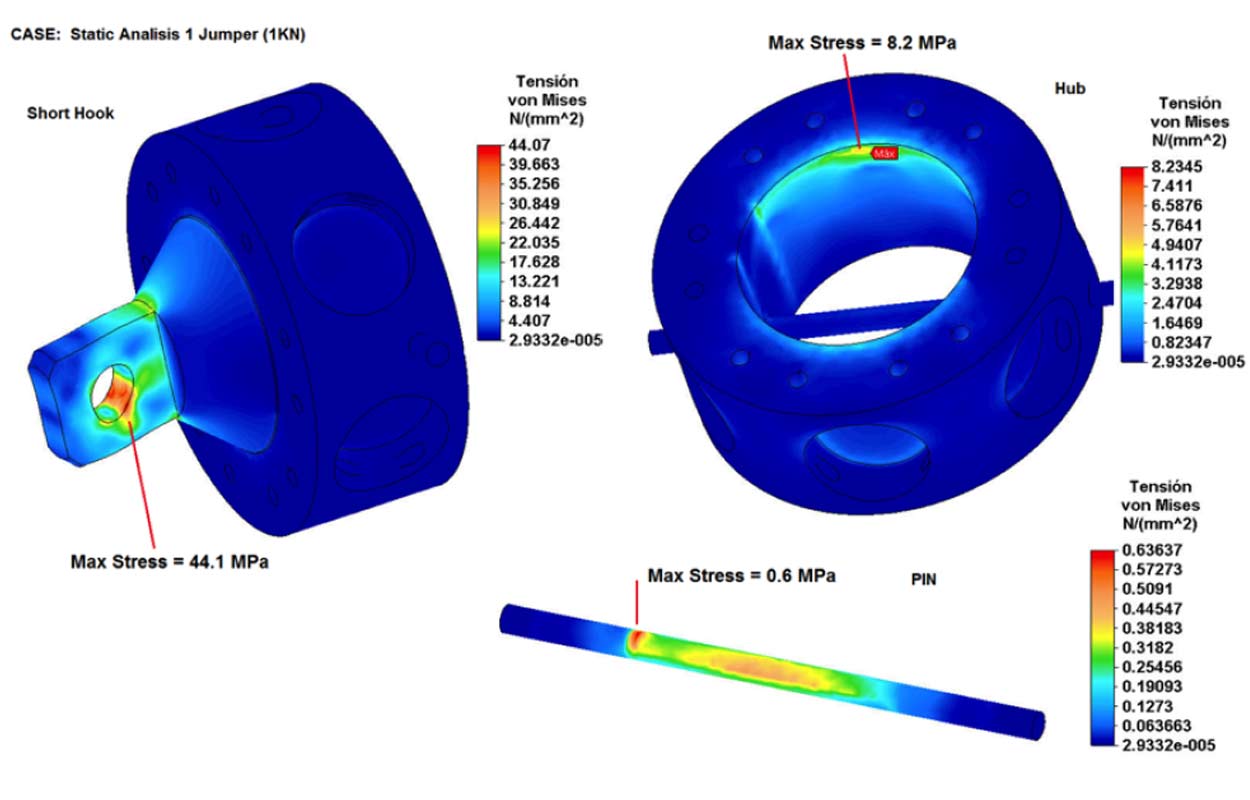

estructuralmente el bungydome ha sido calculado para cumplir completamente con el estándar para atracciones UNE-EN_13814, resistiendo vientos hasta de 120 km/hr.
En términos de los criterios de seguridad, el bungydome ha sido certificado en Edimburgo, Barcelona y Vienna.
El bungydome cuenta con una poliza de seguro para terceros de 10 millones de euros..
